Ha bajado la producción
Compárela con el valor inicial con temperatura y composición del agua de entrada similares. Revise en el lugar el suministro y el pretratamiento.
Ecosoft Econnect
Monitorización remota de su sistema de ósmosis inversa
Consulte el estado del equipo, reciba avisos de alarma y revise el historial de mediciones en RODMS.
Comprobar las opciones de conexión
La formación, la ayuda para la puesta en marcha, RODMS y la SIM están incluidos en el precio del sistema.

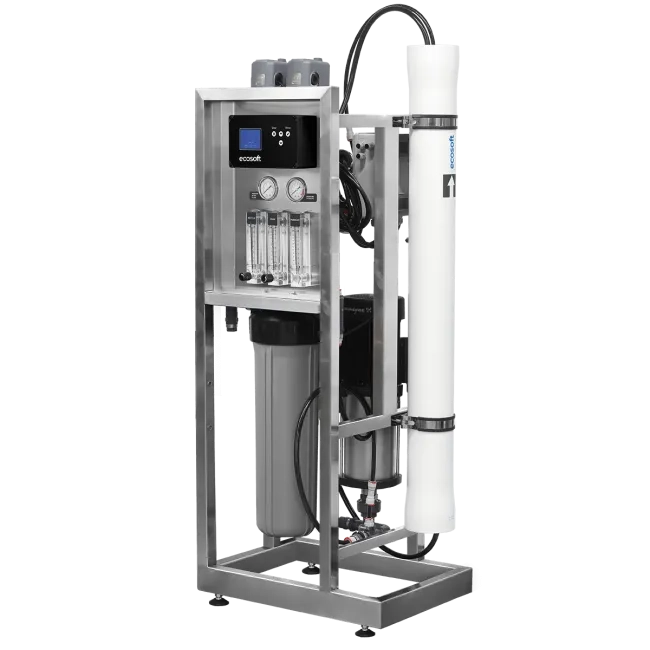

En la foto — Inox IoT MO6500TI6, un ejemplo de un sistema de osmosis inversa
Estado antes de la visitaConsulte a distancia el modo de trabajo y las mediciones del equipo.
Avisos de alarmaReciba avisos en RODMS o por SMS cuando haya conexión.
Servicio basado en datosPlanifique las revisiones con el historial y los contadores de mantenimiento.
¿Qué es exactamente Econnect?
Equipo, controlador y portal: una sola solución
OC6100 es el controlador instalado en el equipo. Controla la bomba y las válvulas. RODMS es el portal en el navegador. Muestra el estado y el historial. El Inox IoT MO6500TI6 de la imagen es un ejemplo de equipo compatible.
Para una instalación nueva, la configuración se elige según el agua y la capacidad necesaria. La adaptación de un equipo de ósmosis existente se puede considerar tras revisar el controlador, los sensores y el cuadro de control.

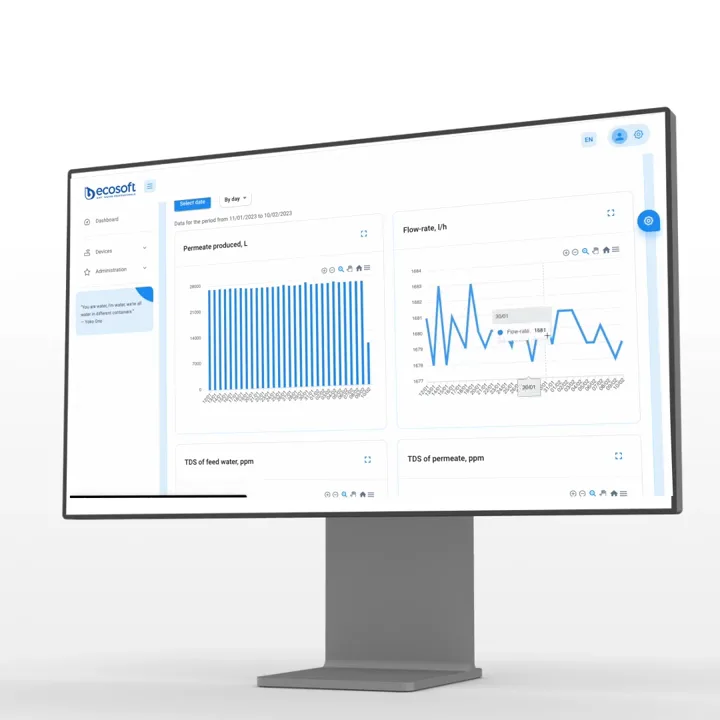

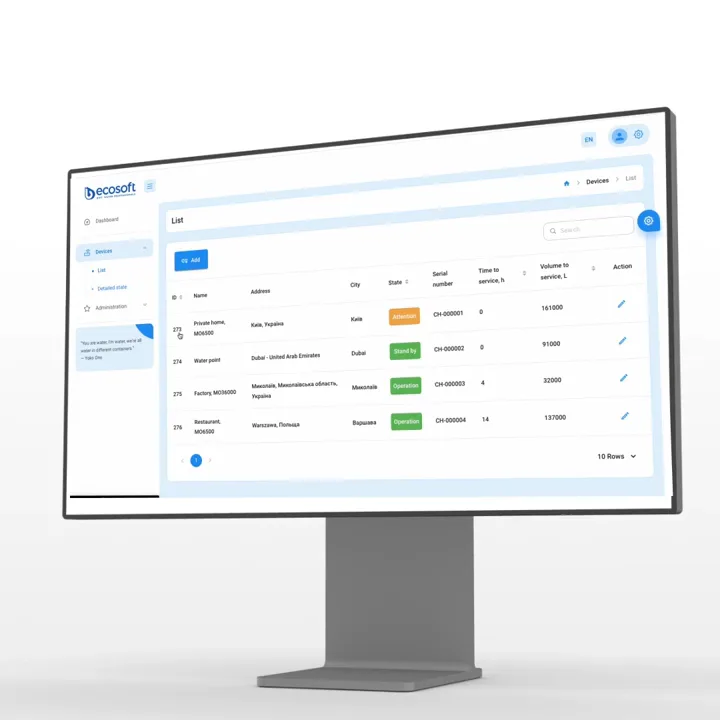

Fotogramas de archivo de un vídeo promocional de Ecosoft. La interfaz y los valores pueden diferir de la versión actual de RODMS.
Detecte los cambios
antes de la próxima visita
Revise el modo de funcionamiento, el rendimiento, las mediciones de agua y el historial en el portal de monitorización remota. Planifique el mantenimiento por tiempo y volumen producido.
- Situación Producción, standby, alarma o pérdida de conexión
- Agua Flujo permeado, temperatura y conductividad
- Mantenimiento Tiempo de servicio, gráficos históricos y eventos
RODMS / Estado detallado
Del estado de la instalación
a la siguiente acción
Explore el portal de demostración sin cuenta: abra las páginas de la izquierda y las pestañas del estado detallado para ver mediciones, eventos y señales del equipo. Solicitar una demostración del portal actual
SubdivisiónSitio de demostración
Ejemplo formativo: el historial y los contadores de servicio son ilustrativos; 280 L/h procede del cálculo MO6500, no de telemetría.
Situación detallada
Instalación de demostración 01 Controlador OC6100
Producción
Conectado
Cargando datos de demostración…
Caso formativo · datos simulados
El sistema se ha parado. ¿Qué debe revisar?
Siga cuatro pasos: el esquema, la pantalla del controlador y la demo de RODMS cambiarán juntos.
Empiece por «Funcionamiento» o abra «Señal» para ver la parada de protección y la gráfica de caudal.
¿Cómo podría ser un SMS de alarma?
Ejemplo ficticio: DEMO-01 · baja presión de entrada · 09:15.
Anote la hora, revise el estado y el historial en RODMS y determine la causa en la instalación.
Es una simulación formativa, no un caso real de servicio. Las indicaciones explican las acciones del especialista; no son una función de diagnóstico automático de RODMS.
Tres ejemplos más para aprender
Cambia una lectura: ¿qué conviene revisar?
El historial ayuda a decidir por dónde empezar, pero no determina la causa automáticamente.
Ha aumentado el TDS del permeado
Compare el TDS del agua de entrada, la temperatura y el modo de funcionamiento. Comparta el historial con un especialista si el cambio persiste.
Los datos no se actualizan
Compruebe la conexión y la alimentación eléctrica en el lugar. Sin red móvil, el portal y los SMS no reciben datos nuevos.
Vídeo de Ecosoft
Ecosoft Econnect en resumen
Vea el vídeo de Ecosoft sobre el sistema Econnect.
Ver en YouTubeSu primer proyecto de ósmosis
Un inicio claro
con apoyo
La formación, la ayuda para la puesta en marcha y la configuración del sistema de ósmosis inversa, el acceso a RODMS y la SIM están incluidos en el precio del sistema. Acordamos la configuración y el formato de puesta en marcha para su instalación.
Preparar una consulta- 01
Describa la necesidad
Análisis de agua, litros necesarios por hora y día, uso del agua y lugar de instalación. Para un sistema existente: modelo, controlador y fotos de su configuración.
- 02
Acuerde la configuración
Pretratamiento, membrana, sensores, opciones de enjuague, montaje y conexión. Adaptar un sistema existente requiere una comprobación de compatibilidad específica.
- 03
Ponga en marcha y registre la referencia
Durante la puesta en marcha, aprenda a leer los indicadores, registre los valores iniciales y compruebe el acceso y los SMS. Defina quién se encarga del mantenimiento y a quién acudir para solicitar ayuda.
Quién hace qué en el primer proyecto
Usted, como especialista
Describa la tarea y facilite el análisis del agua y los datos del lugar cuando estén disponibles. Durante la puesta en marcha, registre los valores iniciales y acuerde quién responde a los avisos.
El equipo Ecosoft
Ayuda con la selección, la formación y la puesta en marcha, y crea el acceso a RODMS. La forma de participación, el contacto posterior y el proceso de asistencia se acuerdan para cada proyecto.
Del agua a la decisión
Cada elemento en su lugar
Un sistema industrial de ósmosis inversa purifica el agua. El controlador gestiona el proceso y registra las mediciones. RODMS ayuda a supervisar la instalación y actuar a tiempo.
Para especialistas
De la alerta al siguiente paso
Empiece con un caso práctico de servicio y después explore los modos en el esquema.
- 01 · AlertaOC6100 registra un evento en la instalación.
- 02 · NotificaciónRecibe una notificación en RODMS o por SMS.
- 03 · HistorialConsulta el modo y las mediciones anteriores a la parada.
- 04 · ComprobaciónPlanifica una comprobación o comparte los datos con asistencia.
Sistema de ósmosis inversa
Purifica agua para necesidades de proceso. El diseño y la capacidad del sistema industrial de ósmosis inversa se adaptan al sitio y a la composición del agua de alimentación.
Controlador OC6100
El controlador del sistema de ósmosis inversa cambia los modos automáticamente, supervisa los sensores, responde a las alarmas y guarda datos operativos de forma local.
Portal web RODMS
La monitorización remota muestra el estado, el historial, los gráficos y el tiempo restante hasta el mantenimiento para el propietario y el equipo de servicio.
¿Qué hace el control local y qué añade RODMS?
| Función | En la instalación · OC6100 | A distancia · RODMS |
|---|---|---|
| Control | Controla la bomba y las válvulas, realiza lavados y paradas de protección. | Muestra el estado actual. Aún no hay comandos remotos. |
| Datos | Lee los sensores y guarda los datos operativos localmente. | Muestra el historial, las gráficas y los contadores de servicio tras la transmisión de datos. |
| Alarma | Responde a una señal de protección en la instalación. | Envía alertas en RODMS y por SMS cuando hay conexión. |
Términos del esquema
- Permeate
- Agua purificada después de la membrana.
- Recirculación
- Retorno de parte del concentrado al circuito del sistema.
- TDS
- Cantidad aproximada de sólidos disueltos en el agua.
Diagrama de proceso interactivo
Elija un modo y
siga el recorrido del agua
Cambie de modo manualmente o inicie, cuando se llene el depósito, una secuencia de dos lavados de 60 segundos. El diagrama muestra los flujos de agua, las válvulas y las señales de los sensores en cada etapa.
diagrama de flujo
Producción de permeado
Agua de entrada 6,1 L/min
Depósito → bomba → lavado Opción
Permeado → depósito 4,6 L/min
Primera porción → desagüe
Desagüe · rotámetro 1,5 L/min
Recirculación · rotámetro 10,0 L/min
Lavado → desagüe
La señal de nivel, la posición de las válvulas y la explicación aparecen debajo del diagrama.
Panel de operador
Muestra el modo seleccionado
Pantalla OC6100
Apoyo de contacto
EN MARCHA Producción: 280 L/h --:--
EN MARCHA
RODMS · Demo
Conectado
Modo actual
Producción
- Tasa de corriente actual
- 280 L/h Cálculo MO6500
Durante la producción, las válvulas al lado de los rotometros establecen recirculación y caudales de drenaje. Los rotametros muestran el flujo en cada rama.
Ejemplo de cálculo MO6500: Alimentación: 3,0 bar, 20 °C y 1500 mg/L; presión de trabajo: 10,1 bar; recuperación de permeado: 75,6 %; permeado: 104 mg/L, concentrado: 5824 mg/L. Son valores calculados para NaCl, no datos de telemetría del OC6100.
Sobre los datos de demostración
Maqueta basada en las fotos proporcionadas. Los valores de operación proceden del cálculo MO6500 para NaCl, no del controlador; los demás estados son ilustrativos. El lavado cuenta hacia atrás tras seleccionar una etapa y la espera cuenta hacia arriba.
250 L/h es la capacidad nominal del ejemplo Inox IoT; 280 L/h procede de un cálculo MO6500 independiente para un agua y una membrana determinadas. La selección del sistema requiere un cálculo basado en su análisis de agua.
Esquema ilustrativo de ósmosis inversa con una sola membrana. Durante la purificación, todo el permeado entra en el depósito. La bomba de lavado y la válvula de descarga de la primera porción son opcionales; su presencia depende de la configuración. La demostración simula un depósito lleno y dos lavados de 60 segundos; la duración y las condiciones reales de descarga dependen de los ajustes.
Un dashboard
Diferentes necesidades
El acceso a RODMS se define por un papel. El dueño final ve su instalación, el distribuidor y el equipo de servicio trabajan con la flota de su rama.
Comprender lo que está pasando con el agua.
El estado de instalación, productividad, configuración de agua y historial de trabajo están disponibles en un solo lugar.
Ver prioridades en toda la flota
Lista de dispositivos, eventos de emergencia y una lista separada de instalaciones que requieren mantenimiento.
OC6100 / CONTROL LOCAL
Controla el proceso
Guarda datos
OC6100 es el controlador del sistema de ósmosis inversa: controla la bomba y las válvulas, responde a señales de sensores y guarda datos operativos localmente. Las mediciones llegan a RODMS mediante 4G LTE.
Modos automáticosProducción, standby, flaqueo y parada protectora.
Monitorización de parámetrosPresión, caudal, conductividad y temperatura del agua de alimentación y del permeado.
Contratistas de serviciosTiempo de funcionamiento y volumen permeado hasta el siguiente servicio.
Ejemplo de configuración de fotos. La integración del controlador puede ser diferente.
Conectado sobre la red móvil
OC6100 transmite datos mediante 4G LTE. El sistema se suministra con una tarjeta SIM internacional; el acceso remoto requiere una conexión de datos móviles activa y cobertura 4G LTE. Si se interrumpe la conexión, el controlador guarda los datos operativos localmente y los envía cuando se restablece.
El fabricante puede modificar la configuración suministrada, incluida la tarjeta SIM. Confirme con Ecosoft el contenido actual del suministro y las condiciones del servicio móvil antes de realizar el pedido. Consultar la conexiónUn ejemplo de instalación osmosis inversa
Inox IoT MO6500TI6
como ejemplo de hardware
MO6500TI6 es un ejemplo de sistema comercial de ósmosis inversa. Su capacidad nominal es de 250 L/h; incluye una bomba Grundfos CM 1-10 y un bastidor de acero inoxidable. El sistema compatible con OC6100 y su configuración se seleccionan según el agua y las necesidades del lugar.
Ver MO6500TI6Tasa de flujo250 L/h
Rendimiento permeadohasta 75%
Presión de trabajo8 a 12 bar
Tipo de membrana1 × 4040
Los indicadores dependen de la calidad y temperatura del agua, la membrana y las condiciones de funcionamiento.
¿Por qué aparecen 250 y 280 L/h?
250 L/h es la capacidad nominal del ejemplo Inox IoT; 280 L/h procede de un cálculo MO6500 independiente para un agua y una membrana determinadas. La selección del sistema requiere un cálculo basado en su análisis de agua.
Preguntas frecuentes
Sobre la puesta en marcha y configuración de un sistema de ósmosis inversa, las alertas y el funcionamiento diario.
¿Podré gestionar mi primer proyecto?
La formación y la ayuda para la puesta en marcha están incluidas en el precio del sistema. Indique que es su primer proyecto de ósmosis: acuerde el formato de formación, la asistencia al arranque y el contacto de servicio. RODMS proporciona datos para revisar; el especialista extrae las conclusiones técnicas.
¿Qué incluye el precio y qué hay que acordar aparte?
La formación, la ayuda para la puesta en marcha, RODMS y la tarjeta SIM están incluidos en el precio del sistema. Solicite que la oferta compare el precio de la configuración con monitorización y el de un sistema equivalente sin ella, e indique por separado sensores, instalación y servicio posterior. El fabricante puede modificar la configuración y las condiciones de suministro.
¿Durante cuánto tiempo se incluyen RODMS, SIM y SMS?
El periodo de acceso, la cantidad de SMS, las condiciones de renovación y los posibles cargos periódicos deben confirmarse en la oferta escrita de su sistema. Solicite estos datos antes de hacer el pedido.
¿Qué formación se ofrece y quién instala el sistema?
La formación y la ayuda para la puesta en marcha están incluidas. Antes de hacer el pedido, acuerde si la asistencia será presencial o remota, quién instalará y configurará el sistema y a quién contactar después.
¿La osmosis tiene que ser Inox?
No. Inox IoT MO6500TI6 es solo un ejemplo. Confirme en la oferta los modelos con OC6100, el rango de capacidad y los sensores básicos de su configuración. Solicite que las opciones se indiquen por separado y se compruebe la compatibilidad con su instalación.
¿Qué se necesita para la monitorización remota de un sistema de ósmosis inversa?
Un sistema con OC6100 se suministra con una tarjeta SIM internacional. La supervisión remota requiere una conexión de datos móviles activa, cobertura 4G LTE y una cuenta RODMS. El equipo de Ecosoft crea el acceso inicial.
¿Qué pasa si no hay conexión móvil?
El OC6100 controla la purificación y las protecciones locales en la instalación. Perder Internet no es una orden de parada: se suspenden las actualizaciones de RODMS. El controlador guarda los datos localmente y los transmite al restablecerse la conexión. Sin red móvil tampoco hay SMS.
¿Cómo me enteraré de una alarma?
Los avisos están disponibles en RODMS y por SMS. Durante la puesta en marcha, acuerde los destinatarios, compruebe sus números y la recepción de un mensaje de prueba. La entrega depende de la conectividad.
¿Puedo controlar el sistema a distancia?
Actualmente está disponible la supervisión remota. Los comandos remotos de arranque, parada y cambio de parámetros todavía no están disponibles; se prevén para el futuro. El control actual es local. Los sistemas visibles en RODMS dependen del rol del usuario.
¿Qué datos ves en RODMS?
Modo y señales digitales, caudal de permeado, TDS y temperatura del agua de entrada y del permeado, volúmenes y contadores de mantenimiento. Las mediciones dependen de los sensores instalados. Los rotámetros de descarga y recirculación se leen in situ; estos caudales y las presiones calculadas del esquema no son lecturas de RODMS.
¿El contador de mantenimiento evalúa el estado de la membrana?
Cuenta tiempo y volumen hasta el intervalo de servicio configurado. Ayuda a planificar el mantenimiento, pero no determina el estado real de la membrana. El especialista compara caudal, calidad del agua y condiciones de funcionamiento para llegar a una conclusión.
¿Se puede conectar un equipo de ósmosis ya instalado?
La viabilidad de adaptar un sistema existente se evalúa por separado. Envíe los modelos del equipo y del controlador, un esquema, la lista de sensores y una foto del cuadro de control. Ecosoft podrá evaluar la compatibilidad y los cambios necesarios.
¿Quién define los umbrales y responde a las alarmas?
Los umbrales y los intervalos de servicio se acuerdan al configurar cada instalación. RODMS y los SMS envían alertas, pero no implican una supervisión continua por parte de Ecosoft. Defina quién responde y cómo contactar con asistencia durante la puesta en marcha.
Caudal de permeado bajo o conductividad alta del permeado: ¿qué revisar?
Compare las mediciones con los valores iniciales en el mismo modo: temperatura y TDS del agua de alimentación, y caudal y TDS del permeado. En la instalación, revise el suministro de agua, el pretratamiento y la ejecución del régimen acordado de lavado de membranas. Una sola medición no determina la causa; si el cambio persiste o hay una alarma, envíe el historial a un especialista de servicio.
¿Cómo puedo acceder a RODMS?
Por favor contacte a Ecosoft para crear una cuenta. La unidad se vincula entonces con el número de serie del controlador e IMEI. Las instrucciones de conexión son proporcionadas por el equipo Ecosoft.
Busquemos una solución
para su instalación
¿Prepara su primer proyecto de ósmosis? Describa la tarea. Le ayudaremos a determinar la capacidad necesaria, propondremos una configuración y explicaremos el presupuesto y la puesta en marcha. Para un equipo existente, revisaremos las opciones de adaptación.
La formación, la ayuda para la puesta en marcha, RODMS y la SIM están incluidos en el precio del sistema.
Puede aportar el análisis del agua y las fotos más adelante. Pida que la propuesta indique por separado la configuración, los precios con y sin monitorización, el plazo de RODMS/SIM/SMS, las condiciones de renovación y el contacto de asistencia.
